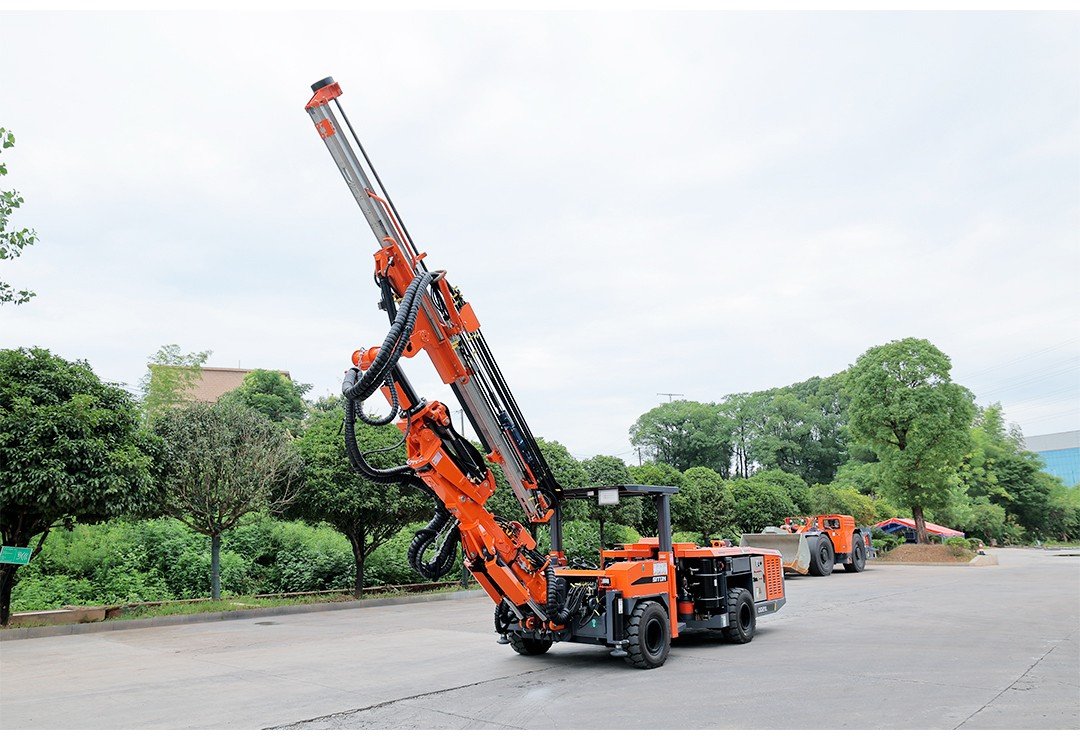

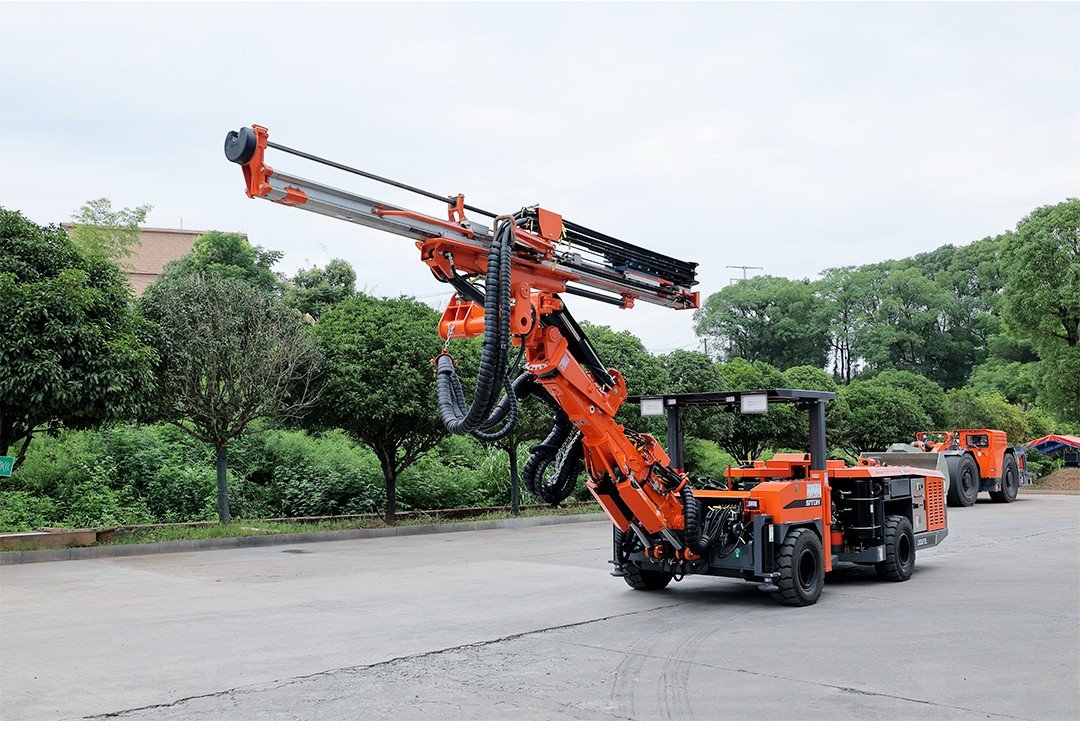

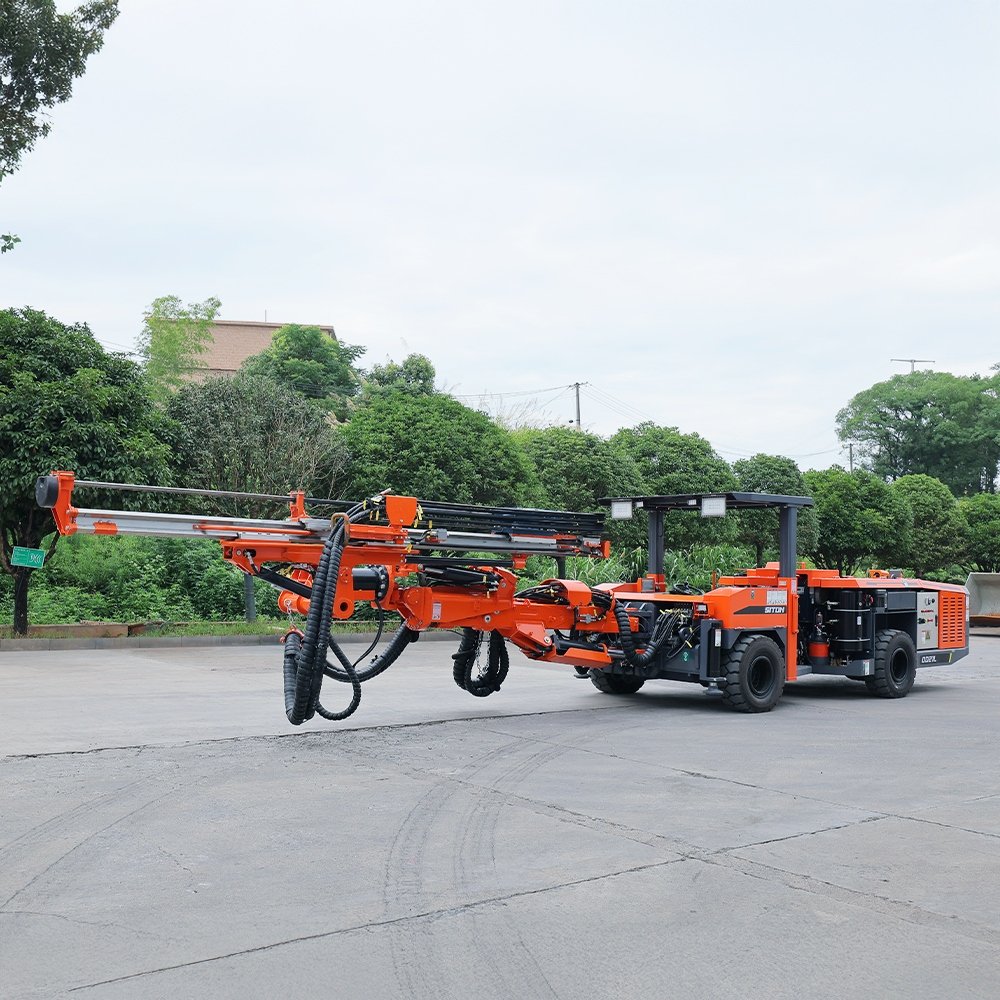

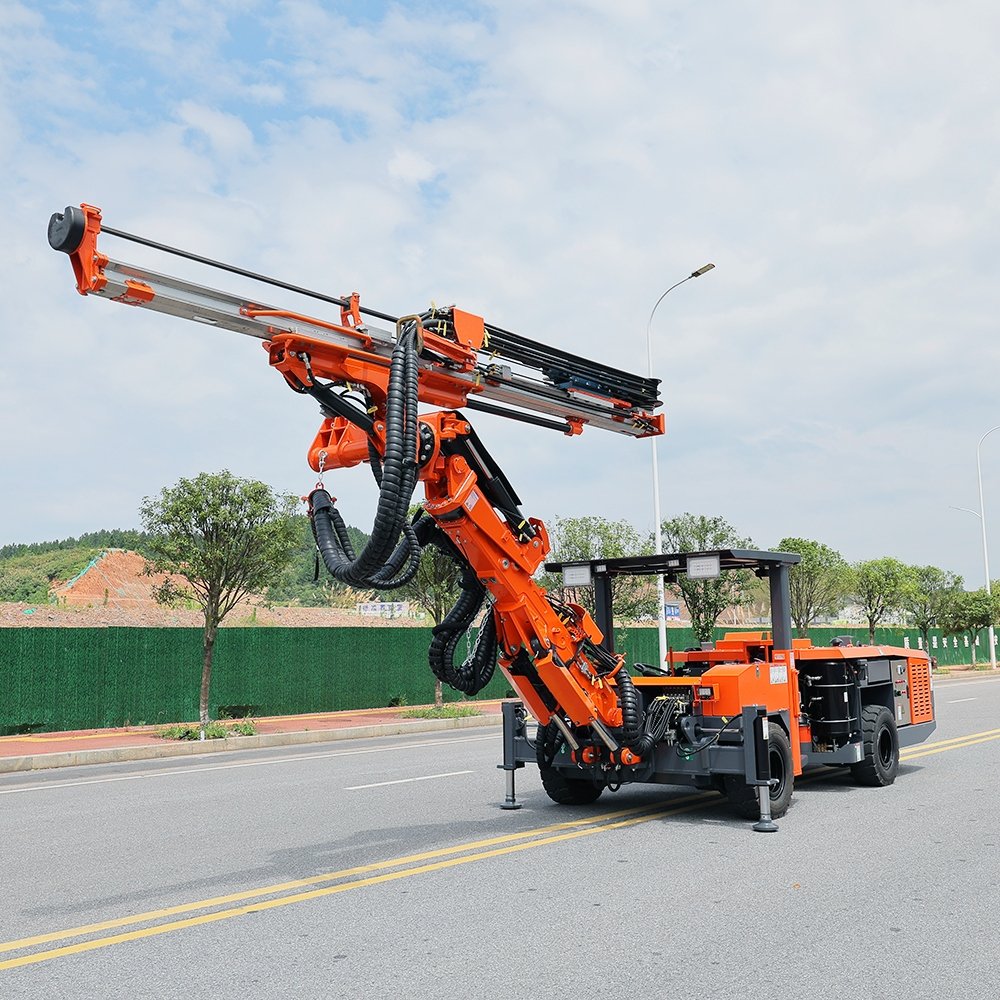

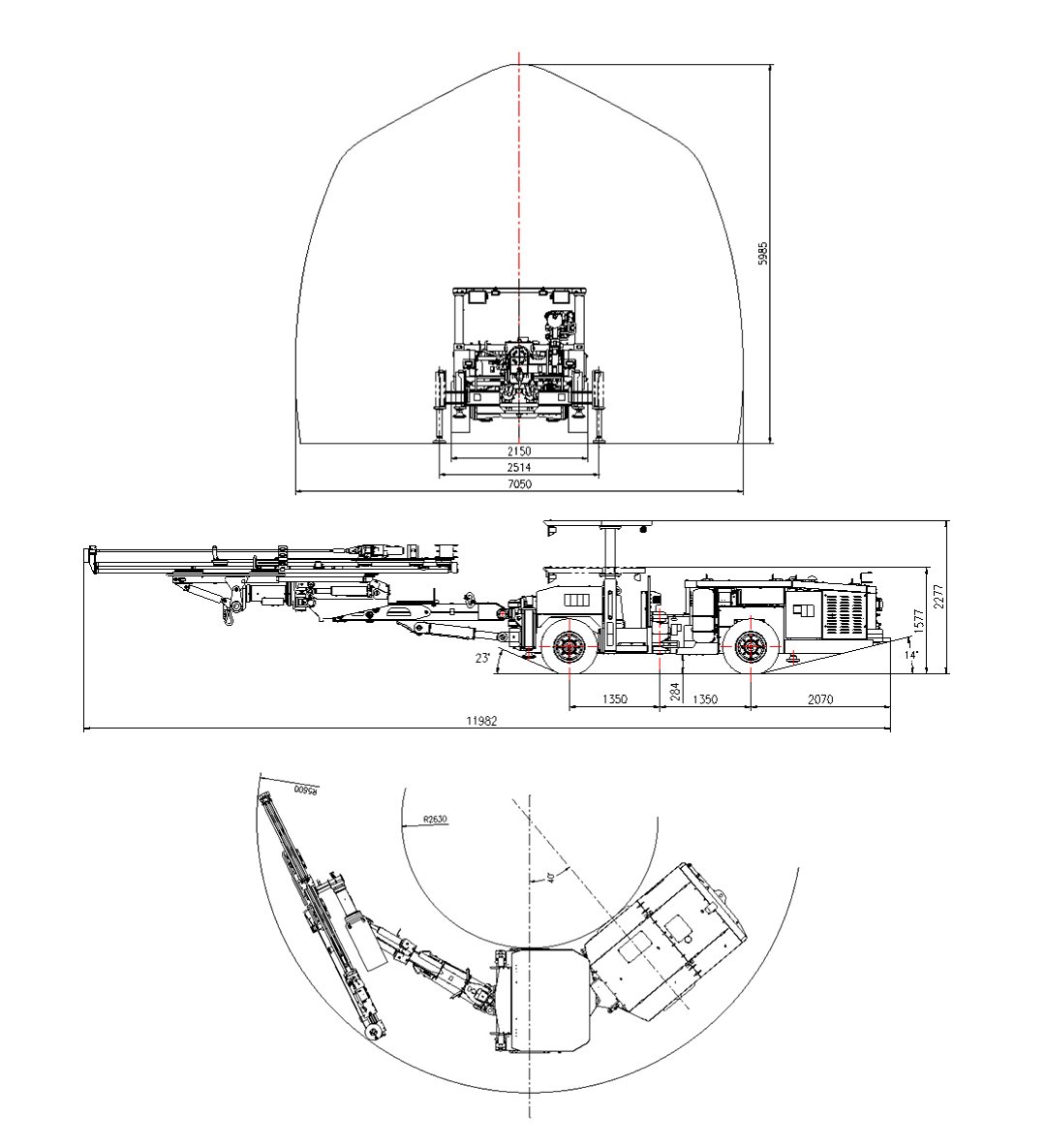

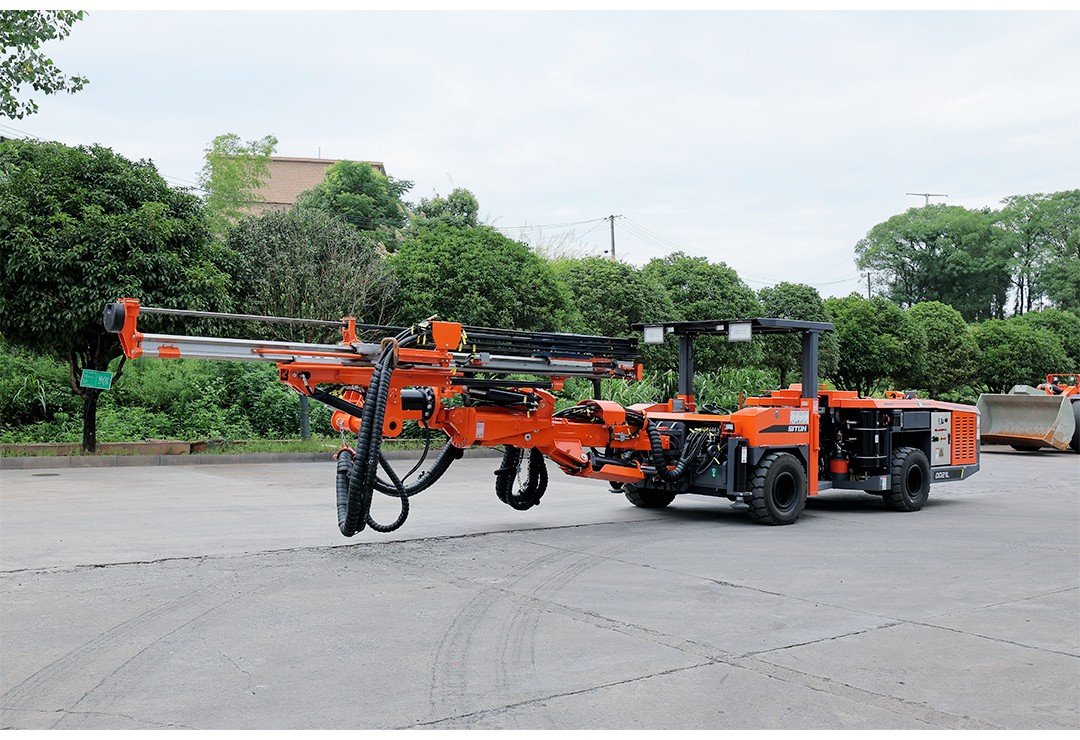

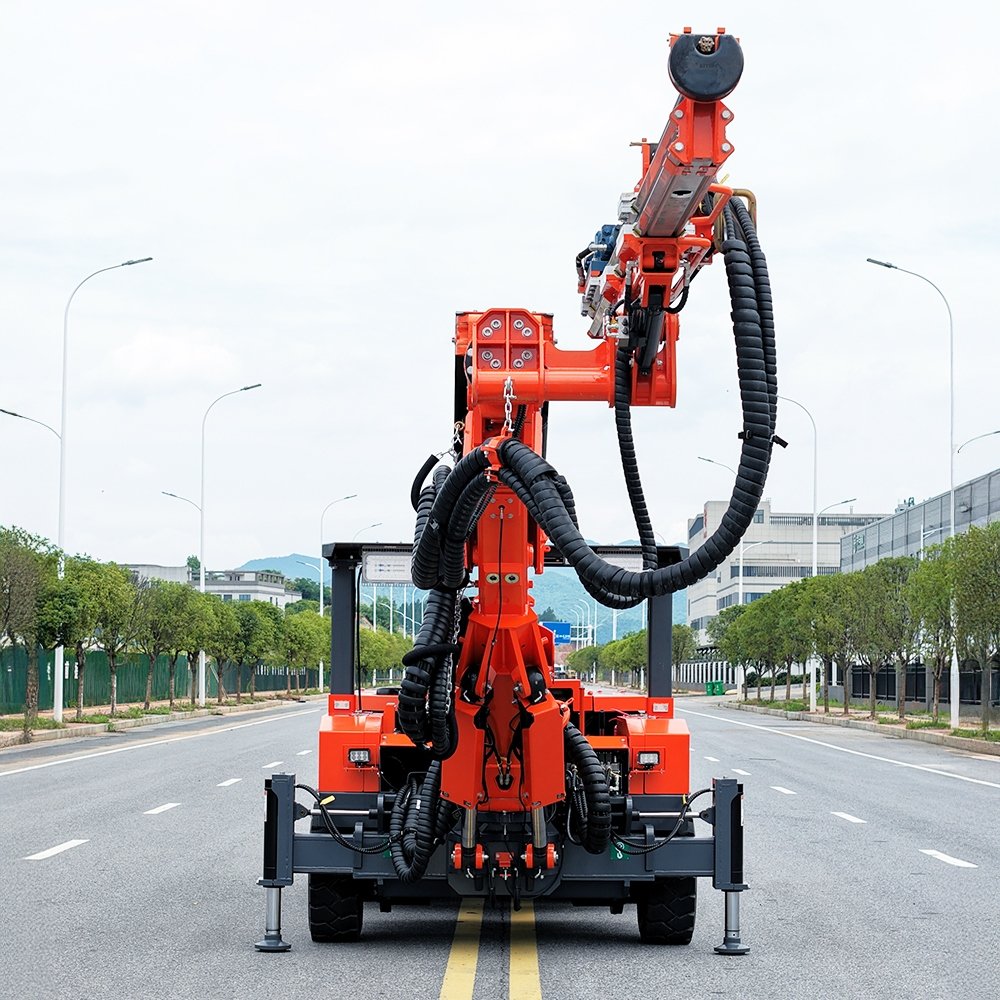

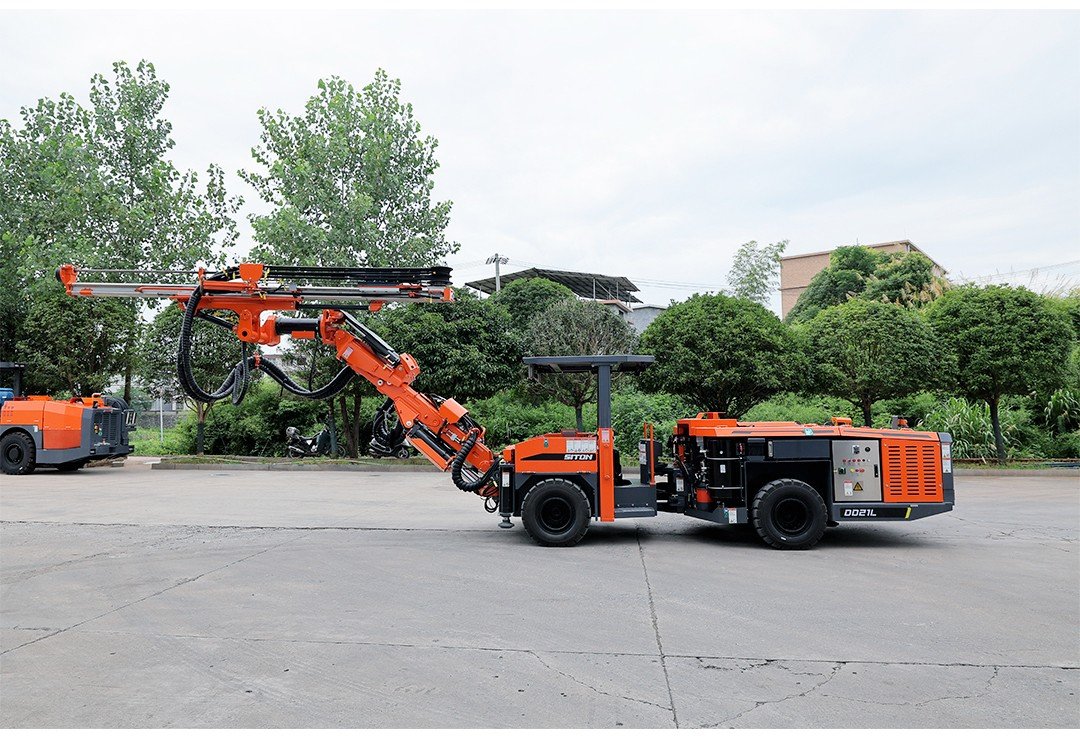

Siton DD21L adalah rig pengeboran muka profil rendah dengan satu lengan yang dirancang untuk penambangan urat sempit dan pengembangan bawah tanah. Bor pengembangan ini mencakup penampang terowongan mulai dari 4.0 m (Lebar) × 1.9 m (Tinggi) hingga 6.7 m (Lebar) × 5.6 m (Tinggi). Desainnya yang ringkas, lengan pengeboran yang fleksibel, dan sasis penggerak empat roda yang dapat digerakkan mendukung pengeboran yang efisien dan kemampuan manuver di ruang bawah tanah yang sempit.

Fitur & manfaat

1. Bor Batu Hidraulik

Rig pengeboran muka DD21L hadir standar dengan bor batu hidrolik Woserld A18D/L 18kW, dengan bor batu 20 kW, 22 kW, dan 25 kW tersedia sebagai pilihan untuk kondisi batuan dan kebutuhan pengeboran yang berbeda. Sistem pengeboran mendukung diameter lubang dari 43 mm hingga 76 mm dan kedalaman pengeboran hingga 3.4 m, dengan laju penetrasi mulai dari 0.8 hingga 3 m/menit. Sistem peredam ganda membantu memperpanjang masa pakai bor batu dan mengurangi konsumsi alat pengeboran batu, sehingga berkontribusi pada biaya operasional yang lebih rendah.

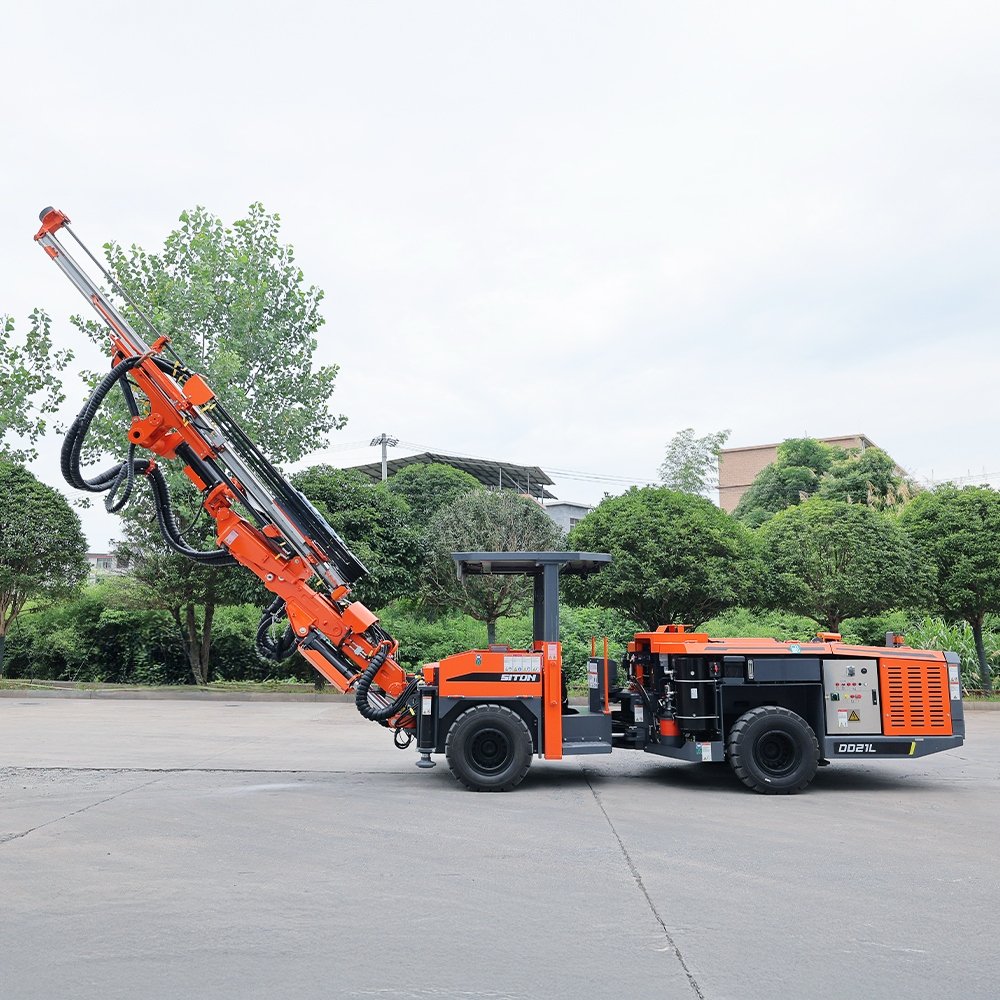

2. Desain Ringkas dan Profil Rendah

Dirancang khusus untuk operasi bawah tanah dengan profil rendah, mesin bor jumbo DD21L memiliki struktur kompak yang memungkinkan pengoperasian efisien di area kerja yang terbatas. Mesin bor bawah tanah DD21L memiliki berat 13.85 ton dan berukuran panjang 11.9 m serta lebar 2.19 m. Kanopi yang dapat ditarik menurunkan tinggi mesin hingga hanya 1.57 m dan mencapai 2.27 m saat dinaikkan sepenuhnya, memungkinkan mesin bor beroperasi di area kerja bawah tanah dengan ketinggian yang bervariasi.

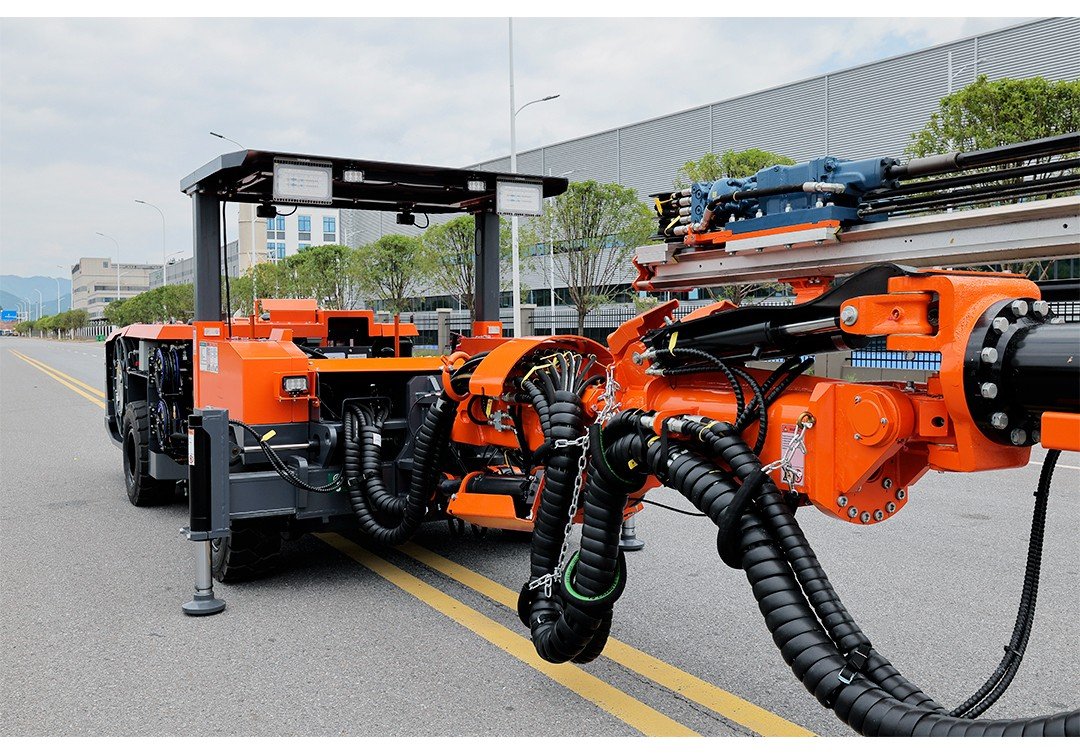

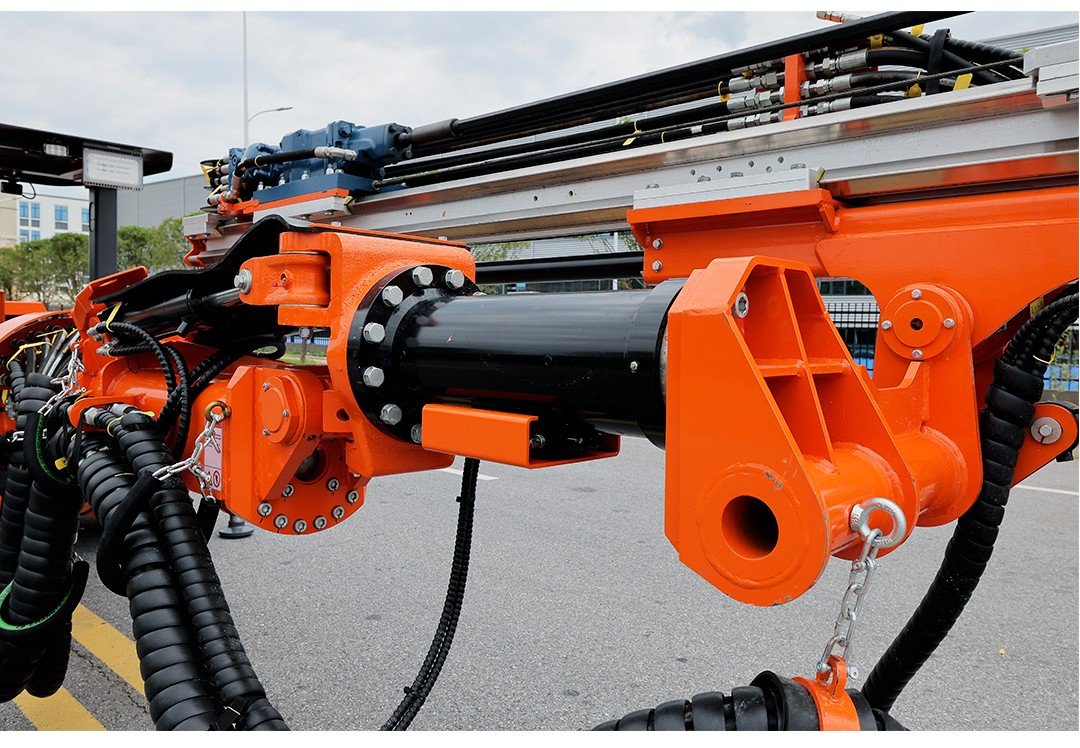

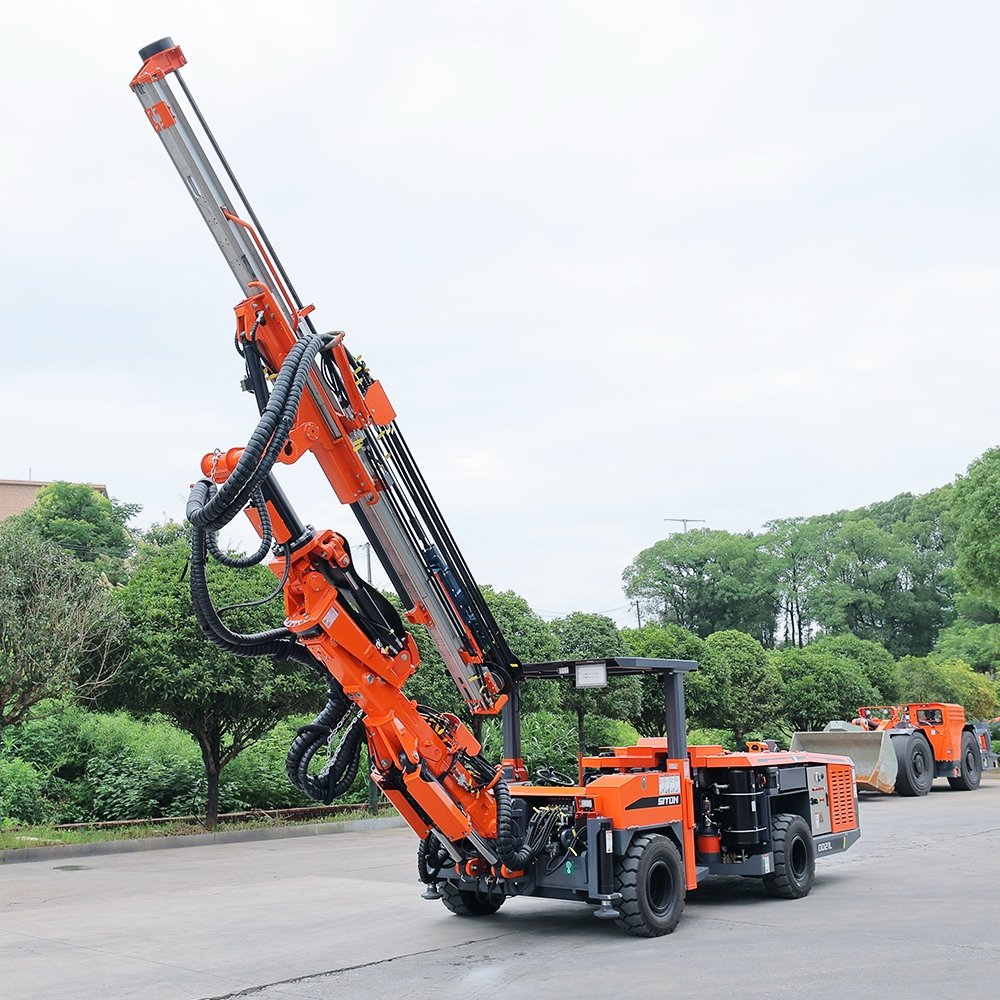

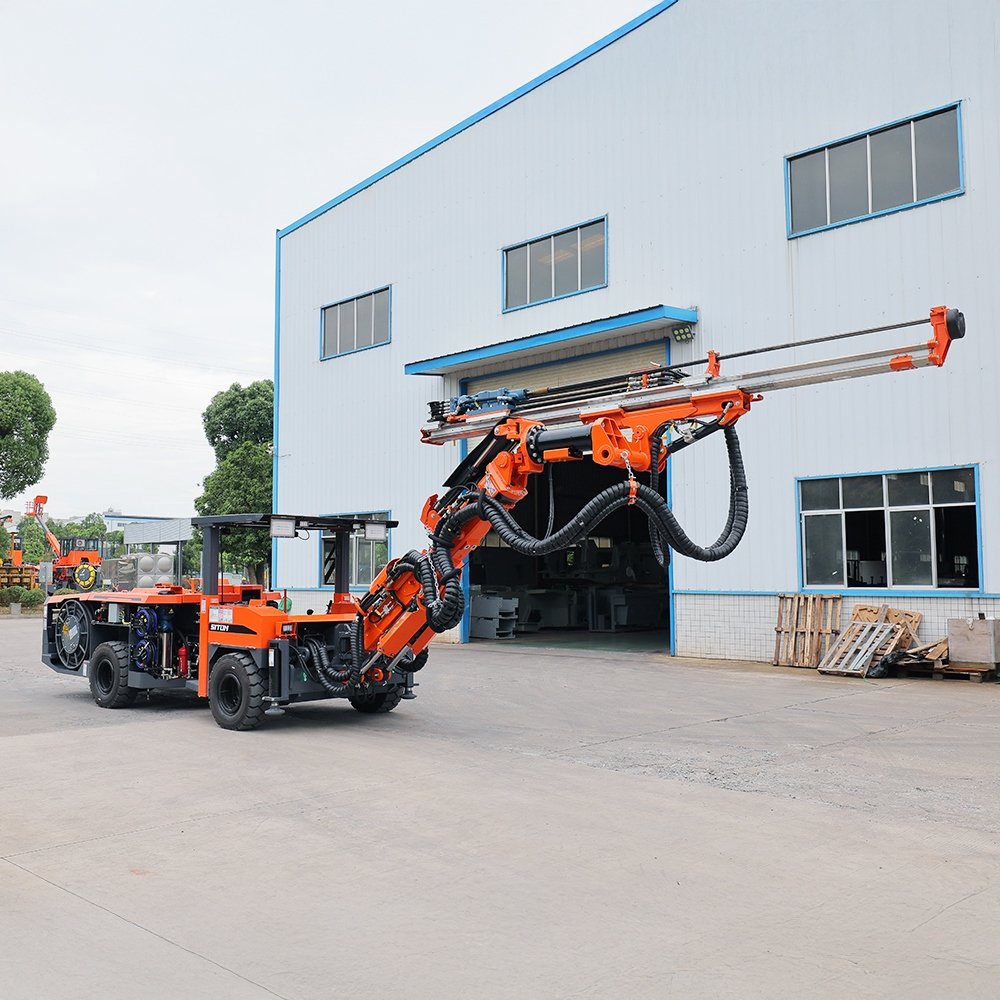

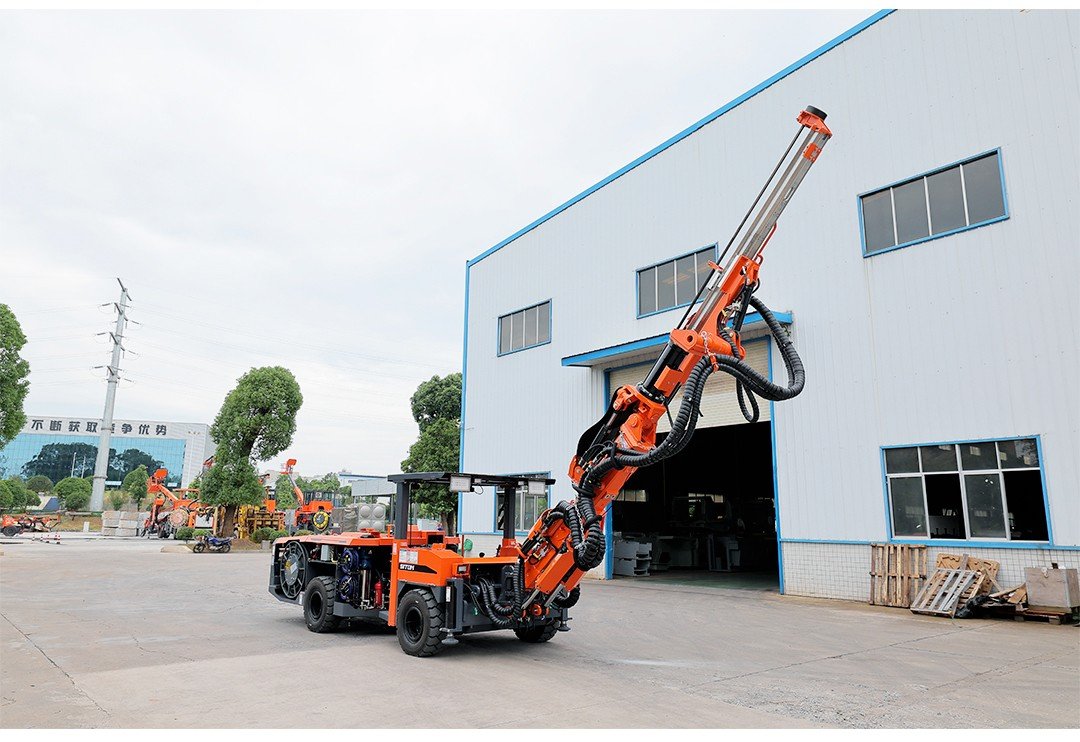

3. Lengan Jangkauan Panjang dengan Paralelisme Hidraulik Otomatis

Rig pengeboran ultra-rendah DD21L memiliki lengan pengeboran panjang dengan sistem penahan paralel hidraulik penuh. Sistem ini secara otomatis mempertahankan keselarasan umpan selama pergerakan lengan, mendukung penempatan lubang yang cepat dan akurat. Lengan tersebut menyediakan ekstensi teleskopik 1,400 mm, sementara umpan menawarkan kompensasi 1,250 mm dan rotasi 360°. Hal ini memberikan area cakupan yang luas dan kemampuan adaptasi yang fleksibel terhadap berbagai profil terowongan dan tata letak pemotongan silang.

4. Sistem Kontrol Hidraulik

Komponen hidrolik utama bersumber dari merek-merek ternama dunia, dipadukan dengan sistem kontrol pompa piston internasional premium untuk kinerja yang andal dan masa pakai yang lebih lama. Fungsi anti-macet otomatis dan penarikan batang bor membantu melindungi bor batu dan peralatan pengeboran saat terjadi hambatan abnormal. Fungsi-fungsi ini mengurangi konsumsi peralatan pengeboran dan waktu henti yang tidak direncanakan sekaligus meningkatkan efisiensi pengeboran. Sistem pelumasan terpusat opsional menyederhanakan pelumasan dan perawatan rutin.

5. Sasis Artikulasi Tugas Berat

Rig pengeboran bawah tanah profil rendah DD21L dibangun di atas sasis artikulasi tugas berat dengan penggerak empat roda dan sudut kemudi ±40°. Rig pengeboran pengembangan ini memiliki radius putar dalam 2.6 m dan radius putar luar 5.6 m, memberikan kemampuan manuver yang baik di lorong bawah tanah yang sempit. Dengan kemampuan menanjak maksimum 14° dan kecepatan pergerakan maksimum 10 km/jam, sasis ini memberikan pergerakan yang stabil dan relokasi yang fleksibel antar area kerja.

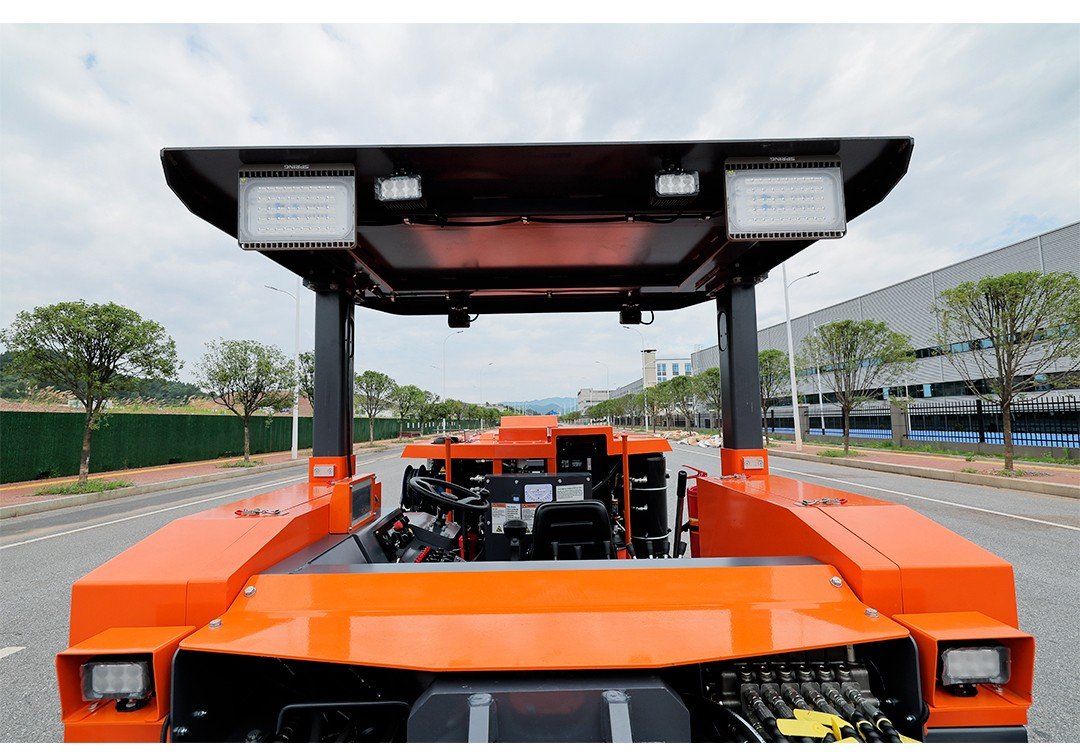

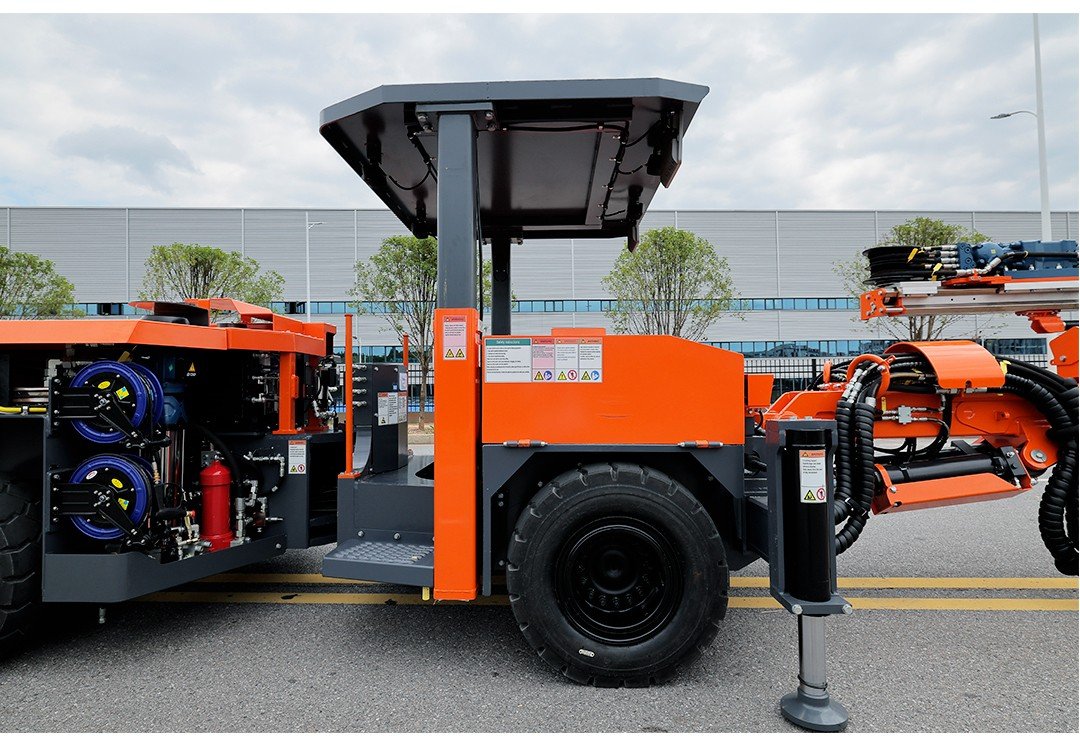

6. Kanopi Keselamatan FOPS

Mengingat risiko yang melekat pada operasi pengeboran, seperti jatuhnya batuan dan tergulingnya peralatan, sangat penting untuk memastikan keselamatan operator. Siton mengatasi kekhawatiran ini dengan melengkapi jumbo pengeboran urat sempit kami dengan kanopi yang bersertifikasi FOPS (Falling Object Protective Structure). Desain kanopi yang dapat ditarik memungkinkan perjalanan yang aman melalui galian dengan ruang kepala rendah tanpa mengorbankan kenyamanan operator selama pengeboran.

7. Fitur Keselamatan Opsional

Untuk perlindungan tambahan, mesin bor muka jumbo DD21L dapat dilengkapi dengan sistem pemadam kebakaran otomatis ANSUL, yang semakin meningkatkan keselamatan dalam operasi penambangan bawah tanah.
